PCA-8428, PCA-8429, PCA-8438, PCA-8439
Řady PCA-842x a PCA-843x představují čtyři typy středně výkonných multifunkčních DAQ PCI Express karet vybavených analogovými vstupy a řadou doplňkových I/O funkcí.
Obsahují alternativně 8 nebo 16 analogových vstupů vybavené jedním 14bitovým A/D převodníkem. Vstupy využívají zapojení typu S. E. s jedním společným signálem.
Analogové vstupy doplňují dva analogové výstupy (pouze typy PCA-8428 a PCA-8438), dva čítače a tři obousměrné osmibitové digitální porty.
Všechny tři osmibitové digitální porty jsou softwarově konfigurovatelné jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.
Karty navíc obsahují IRQ logiku umožňující vyvolat přerušení systému zaplněním FIFO paměti naměřenými daty, volitelnou kombinací náběžných nebo sestupných hran na všech vstupních signálech a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.
I/O porty využívají rozhraní unifikovaná pro všechny DAQ PCI a DAQ PCIe karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).
Karty PCA-842x a PCA-843x jsou založeny na jádře společném všem DAQ PCIe kartám obsahujícím hradlové pole FPGA (koncentruje převážnou část řídicích algoritmů) a pomocných obvodů umožňujících pohodlný upgrade firmware karty uživatelem (duální řešení konfigurační flash pamětí eliminuje problémy v případě selhání zápisu do primární paměti).
Odlišnosti PCA-8428, PCA-8429, PCA-8438 a PCA-8439
Karty se odlišují počtem analogových vstupů a přítomností dvou analogových výstupů, ostatní vlastnosti jsou identické všem čtyřem typům.
PCA-8428: 8 analogových vstupů a 2 analogové výstupy
PCA-8429: 8 analogových vstupů
PCA-8438: 16 analogových vstupů a 2 analogové výstupy
PCA-8439: 16 analogových vstupů
Standardní a low-profile provedení
Karty jsou dodávány ve dvou provedeních - standardním pod označením PCA-84xx a low-profile provedení pod označením PCA-84xx/LP. S výjimkou odlišného vyvedení signálových konektorů (viz následující odstavce) jsou všechny ostatní vlastnosti obou provedení identické.

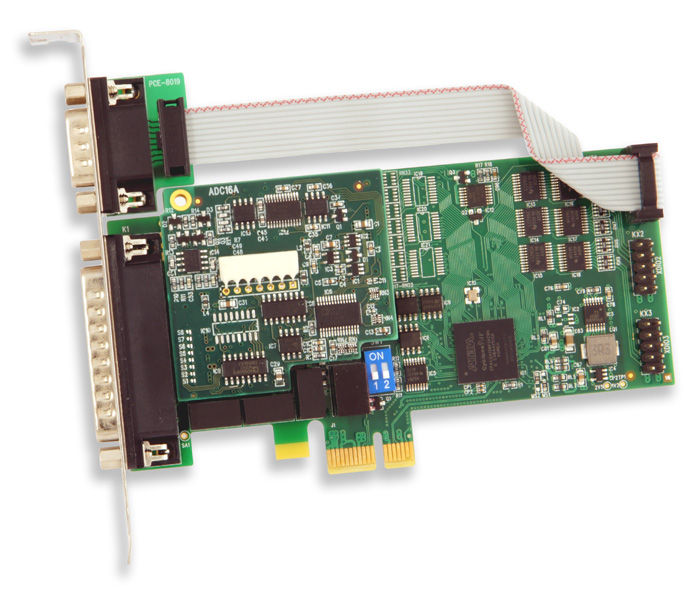

V případě standardního provedení jsou analogové vstupy/výstupy a první digitální port dostupné přímo na PC štítku karty (analogové vstupy a výstupy na konektoru D-Sub 25 umístěném na kartě, digitální port na konektoru D-Sub 9 s propojovacím kabelem PCE-8019), zbývající dva digitální porty mohou být zpřístupněny některou z redukcí s PC štítkem řady PCE-16xx (není součástí dodávky).

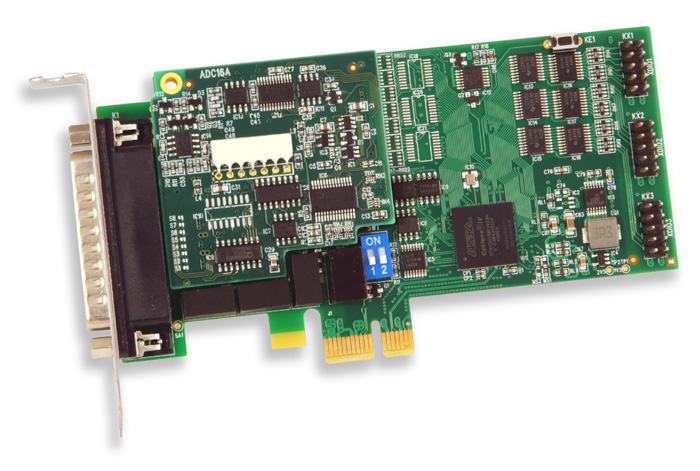

V případě low-profile provedení jsou analogové vstupy/výstupy dostupné přímo na PC štítku karty (konektor D-Sub 25), tři digitální porty mohou být zpřístupněny redukcí s PC štítkem PCE-8025/LP (není součástí dodávky).
Součásti dodávky
Balení obsahuje pouze vlastní PCI Express kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
Pro modifikaci základních I/O funkcí karet ve standardním provedení (tzn. ne low-profile verze) lze využít rozšiřující moduly (modul se stává součástí DAQ PCIe karty).
Typové označení | PCA-8428 (standardní provedení) PCA-8428/LP (low-profile provedení) PCA-8429 (standardní provedení) PCA-8429/LP (low-profile provedení) PCA-8438 (standardní provedení) PCA-8438/LP (low-profile provedení) PCA-8439 (standardní provedení) PCA-8439/LP (low-profile provedení) |
---|---|
Počet a typ analogových vstupů |
8x S.E. (PCA-8428 a PCA-8429) 16x S.E. (PCA-8438 a PCA-8439) |
Izolace analogových vstupů | 1kVDC (resp. 600VDC při rozšíření ESD-X1, viz poznámka) |
Rozlišení A/D převodníku | 14 bitů |
Vstupní rozsahy | ±10V, ±5V, ±2,5V, ±1,25V, ±0,625V, ±0,3125V |
Odolnost proti přepětí | ±24V trvale (transil 28V/230W) |
Vzorkovací frekvence | 100kHz max. (viz poznámka níže) |
Spouštění vzorkování | softwarově časovačem externím digitálním signálem |
Datový zásobník | 32kB (FIFO) |
Počet analogových výstupů | 2 (PCA-8428 a PCA-8438) 0 (PCA-8429 a PCA-8439) |
Rozlišení D/A převodníků | 12 bitů |
Výstupní rozsahy | ±10V |
Zatížitelnost výstupů | 2kΩ min. (resp. max. 5mA / kanál a 20mA celkem všechny kanály) (výstupy jsou odolné proti zkratu) |
Doba ustálení výstupního napětí |
0,005ms typ. |
Počet a typ čítačů | 2x 32 bitů s kvadraturním enkodérem |
Pracovní frekvence čítačů |
2MHz max. (IRC režimy, fázová frekvence) 4MHz max. (ostatní režimy) (pro vstupní signál s nesymetrií max. 40/60%) |
Počet digitálních vstupů |
0/8/16/24 (tři osmibitové obousměrné porty společné s výstupy a vstupy čítačů) |
Pracovní úrovně digitálních vstupů |
TTL/HC |
Počet digitálních výstupů |
24/16/8/0 (tři osmibitové obousměrné porty společné se vstupy a vstupy čítačů) |
Pracovní úrovně digitálních výstupů |
TTL/HC |
Zdroje přerušení | volitelné zaplnění FIFO paměti naměřenými daty, 24x digitální vstup, časovač 1÷255 ms |
Sběrnice | PCI Express (x1, Gen 1) |
Rozměry desky | cca 56x128 mm (karta v low-profile provedení, resp. základní deska standardního provedení, viz obrázek) |
Hmotnost desky | cca 80 g (karta ve standardním provedení) cca 60 g (karta low-profile provedení) |
Hmotnost a rozměry obchodního balení |
cca 130 g (karta ve standardním provedení) cca 110 g (karta low-profile provedení) kartonová krabice cca 180x130x40 mm |
Poznámka: Příplatkové rozšíření ESD-X1 představuje doplnění bleskojistky CG5-600L a zvyšuje odolnost izolační bariéry proti průrazu indukovaným přepětím.
Poznámka: Vzorkovací frekvence je uvedena pro zdroj signálu s výstupní impedanci do 1 kΩ.
